昆山新恒邦门业浅析:卷帘门在建筑内的应用
返回列表 来源: 昆山新恒邦门业 发布日期: 2020.11.17 浏览次数:

1、卷帘门的结构

卷帘门是一种上下开启的一种门的结构,帘片以卷筒形式收纳于门洞上方,主要分为轨道,帘片、收纳结构、电气驱动结构以及辅助安全结构五大部分。

2、卷帘门的现状

目前卷帘门按帘片材质分,可分为刚性卷门以及柔性卷门。

刚性卷门主要以民用铝合金卷帘门,以及工业钢制抗风卷帘门为代表,其连片为刚性结构(铝合金或钢板)

柔性卷门,主要以洁净室内快速门,防火卷帘门为代表,其连片结构为柔性布结构,其连片软连接结构(PVC布或柔性防火布)

近年来随着应用场景的增多,我们发现常规的卷帘门已经无法满足越来越多的细分市场需求,面对着市场,卷帘门也有了越来越多的分支:

1)、奥式卷帘门

早期从澳大利亚引进的一种卷帘门结构,其轴采用圆管外套塑料卷轴,卷轴内嵌弹簧片,其连片为彩钢板滚压成型,采用多个连片压铆在一起整体刚性连接,利用门板的弹性形变收纳在门洞上方,其门板结构多为刚性单片结构,钢板厚度一般不超过0.5mm,因此其整体大门的重量能够达到一个极其轻便的重量,加以弹簧减力结构,其开关门达到了即使一个儿童也能轻松开关大门,但同样因为钢板厚度不超过0.5mm,其门板的结构强度较其他结构偏差,在遭受外力时容易损坏。其相对抗风能力较弱,一般应用于门洞高度较低的车库或小型仓储库内。

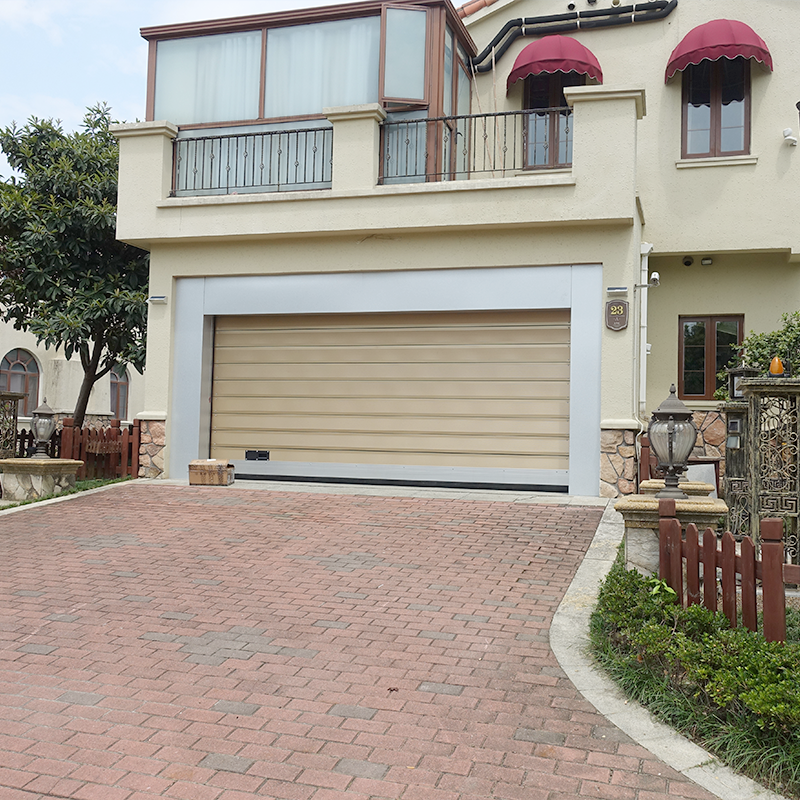

2)、欧式卷帘门

欧式卷帘门 他 是一种以多关节活动的门片串联在一起,在固定的滑道内,以门上方卷轴为中心转动上下的门、是现在市场上的 主流类卷帘门其连片一般是铝合金或钢制结构其单个连片宽度一般为30mm到150mm之间,门体运行速度一般在0.2m/S左右,其外观较为美观,比较适用于家庭车库,庭院,商城等一些对外观有要求,但是对结构及功能要求一般的场所,其整体结构简单,安装及使用极其方便,其耐受性较强,导致整体市场价格较低,无法形成比较良性的循环

3)、快速门

快速门,是一种门帘由PVC或其他软质材料制作,在固定轨道内运行,以门上方卷轴为中心上下的门,其特点是收纳速度快,一般开门速度能达到0.8到1.2m/S,关门速度一般能达到0.6M/S,采用变频控制一般应用于洁净室,物流仓储室内,医药存储库等一些需要频繁进出,但是对空间洁净度有一些要求的场所。其缺点是因其本身结构是软连材制,且运行较为频繁,其使用年限及抗风性相对较差。

4)、硬质快卷门

硬质快卷门是近年来新出现的一种卷帘门,其运行结构不在依托卷轴为中心,而是以一种固定的螺旋形轨迹运行,其门片一般采用双面铝板中间填充聚氨酯,其热传导性能K=0.5W/(㎡•K),水密性能达到加压700Pa无渗漏,气密性10Pa下单位面积每小时渗透量为0.62m³/(m²·h),其运行速度可达0.6m/S~1.2M/S,大宽度可以做到8m但运行精度的高度控制带来的是对安装空间的苛刻要求,左右空间需要300mm以上,上部空间需要800mm以上空间,以及相对常规卷门数倍的安装制作成本,成为限制硬质快卷门使用的壁垒。


新恒邦硬质涡轮快卷门


5)、特种卷帘门

特种卷帘门一般是指具备特殊用途的卷帘门,一般是针对性的开发以及应用,如市场常见的特种柔性防火门,是对其防火性能以及控制性能有一定的要求,如防爆门,是对其运行时的电气控制有一定的要求如抗暴门,是对其结构的稳定性能有一定的要求。


新恒邦防爆钢质卷帘门


3、卷帘门的市场需求以及未来趋势

卷帘门结构简单,入行门槛极低,总体产能严重过剩,导致市场竞争无序化,国内市场对整体产业的认知较低无法形成有效的良性循环,中低端卷连门充斥市场,高技术含量的卷帘门相对短缺,难以满足国内市场的需求。随着国内逐步的产品升级,再见卷帘门的设计能力,加工能力有待提高,市场品种有待丰富。


4、卷帘门的升级发展方向以及可能的解决办法

得益于目前国内制造产业的升级,由制造向质造的转变,企业粗放式管理向6S管理的转变,加工设备技术的提升,带来了对环境要求恒温房,洁净房的需求,近年来逐步成为普遍现象,不再是高科技企业的需求,逐步成为普通类厂房的 标准配置,对于门窗企业的要求也逐步放高快卷门,堆积门,硬快门等一批高速,高加工精度的门也逐步成为一种普遍性需求。但此类门:快速门,堆积门存在结构强度不够的问题,硬块门存在对安装结构要求极高,同时成本极高的问题,这些门是一般属于高端市场,卷帘门市场缺少一个中端的门,当我们将目光转向卷帘门,现有卷帘门结构存在较大的提升空间,如果可以把卷帘门的速度提升3倍(0.6m/S),同时保证其成本没有太多的增加,其外的安装要求保持一致或稍微有一点提升。

目前的卷帘门可以为替代快卷门的一种门,且适用性更强。我们研究卷帘门的结构,目前市场上的卷帘门是由一片一片帘片串联起来的,因早先的生产工艺,为了确保每一个帘片转轴方向的自由性,经常放置较大的调节空间,每一个帘片的调节空间一般可以达到1mm或者以上,一樘门下来整个门的调节空间可以达到一个帘片的宽度(60mm)或者更多,在整个行业普遍制作精度已经到达5mm的精度的时候,卷帘门帘片存在较大的调整空间因此,如果能将帘片的整体精度控制到5mm左右,理论上卷帘门的速度是可以达到0.6~0.8m/S的,我们经过测试,发现如果连片的整体控制精度不能达到5mm,而只是将卷帘门的速度提升到0.6m/S的时候,在速度慢的时候粗糙控制精度不会对门体产生较大的影响。

当卷帘门速度达到0.6m/S或更高的时候,帘片的惯性冲击则会叠加,导致大门开启的时候,出现帘片在滚轴上位移以及异响,因此为了解决这个问题,我们需要对帘片进行精确控制,得益于激光成型技术的普及,我们可以制作一个等间距逐步增大及扩大的帘片堆盘,堆盘每个卡齿的间距刚好与卷帘门帘片一致,当卷帘门运动的时候,每个帘片刚好可以卡在卡盘上,同时伺服电机的精确控制,可以保证卷帘门每次的开关都在一致位置。


综上所述,随着制造向质造的转变,随着技术手段的不断升级,对门体的设计,制作,安装精度的不断的提高,更快,更安全的快速卷帘门即将成为一种趋势。
