爆炸和火灾危险环境中电气设备的选择,新恒邦为您指路
返回列表 来源: 发布日期: 2020.07.09 浏览次数:

爆炸和火灾危险环境中,电气设备的选择要严格按照国家标准执行。可能的情况下,选择懂的人咨询。今天我们主要聊的是防爆电气设备中的防爆卷帘门的选择,因为很多因素都可能导致爆炸的发生,所以,在经常选择运行的门上面,我们也要更加谨慎。

1.一般要求

(1)在进行爆炸性环境的电力设计时,应尽量把电气设备,特别是正常运行时发生火花的设备,布置在危险性较小或非爆炸性环境中。火灾危险环境中的表面温度较高的设备,应远离可燃物。

(2)在满足工艺生产及安全的前提下,应尽量减少防爆电气设备使用量,火灾危险环境下不宜使用电热器具,非用不可时应用非燃烧材料进行隔离。

(3)防爆电气设备应有防爆合格证。

(4)少用携带式电气设备

(5)可在建筑上采用措施,把爆炸性环境限制在一定范围内,如采用隔墙法等。

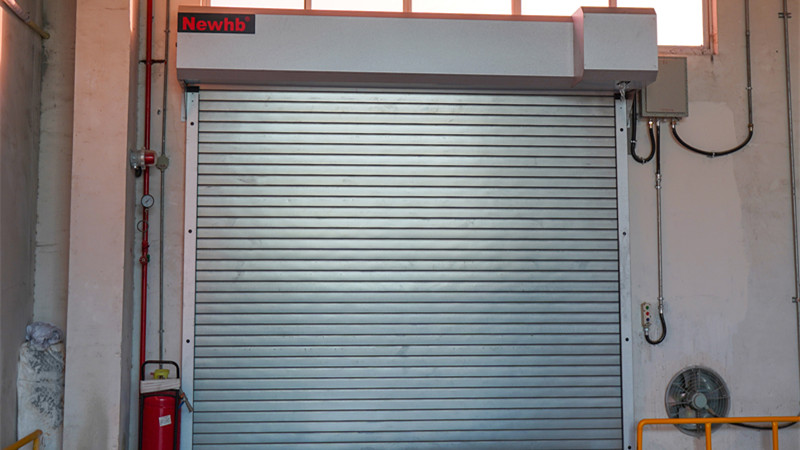

防爆快速卷帘门厂家

2.电气设备防爆标志及其防护形式

(1)防爆性能标志

电气设备防爆类型标志有d、e、ia和ib、p、o、q、n、s八种形式,详情可以参考《防爆电气设备的类型与标志》

防爆电气设备分为两类、三级:

①丨类:煤矿井下用电气设备,只以甲烷为防爆对象,不再分级;

② ll类:工厂用电气设备。产品制造时,按MESG(MIC)分为A、B、C三级。

电气设备的防爆标志可在铭牌右上方,设置清晰的永九性凸纹标志“Ex”;小型电气设备及仪器、仪表可采用标志牌铆或焊在外壳上,也可采用凹纹标志。新恒邦生产的防爆卷帘门就可用在爆炸和火灾危险环境中使用,即可防爆,也可防火,可根据实际情况,定制适合的防爆卷帘门。

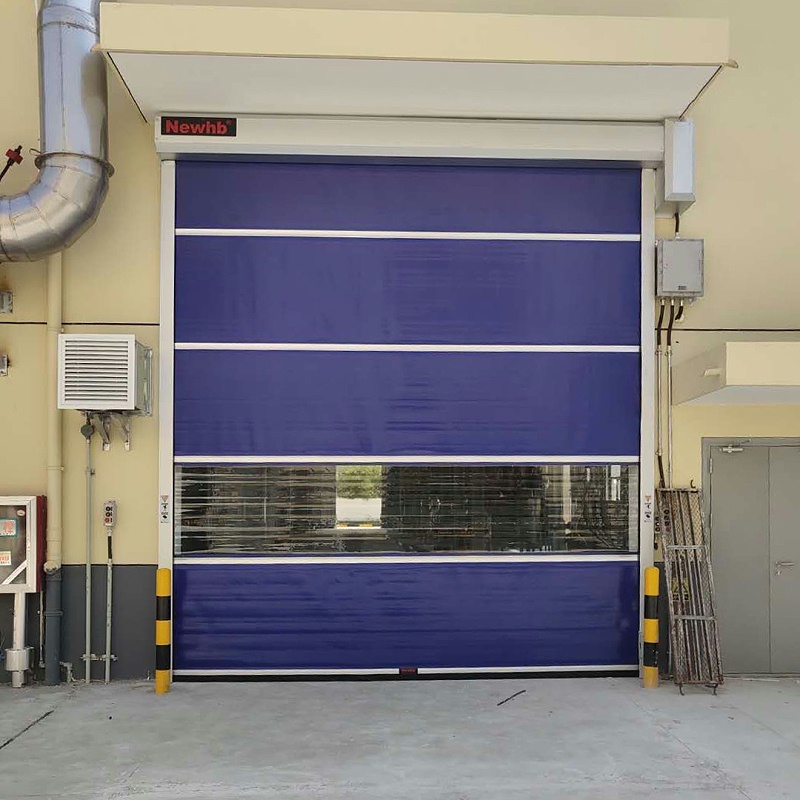

防火防爆卷帘门厂家

(2)防护形式

为防止溅水、落物以及潮湿的空气对防爆电气设备的危害和腐蚀,确保其良好的防爆性能,其外壳在制造上应符合一定防护等级要求,并标明防护等级代号。例如:增安型电机接线盒,防护等级为IP54,表示5级防尘4级防水。

当仅需药用一个特征数字表示防护等级时,则被省略的数字用字母X代替。;例如IPX5表示5级防水,IP2X表示2级防尘。


3.爆炸性环境电气设备选择

爆炸危险区域类别及危险区域等级和爆炸危险区域内爆炸性混合物的级别、温度组别以及危险物质的其他性质(自燃点、爆炸极限、闪点等)是选择防爆电气设备的基本依据。

      (1)爆炸性气体环境电气设备

  ①选用原则   在有气体或蒸气爆炸性混合物区域内,按防爆电气设备的级别和温度组别,须与爆炸性混合物的级、组相对应的原则选用。当区域内存在两种或两种以上不同级、组的爆炸性混合物时,应按危险程度较高的级别和组别选用相适应的防爆类型。

  ②防爆电气设备的选型  爆炸性气体环境防爆电气设备选型如表21-7所示

爆炸危险区域 适用的防护形式
          电气设备类型 符号

0区

1.本质安全型(ia级) ia
2.其他特别为0区设计的电气设备(特殊型) s


1区

1.适用于0区的防护类型
2.隔爆型 a
3.增安型 e
4.本质安全型(ib级) ib
5.充油型 o
6.正压型 p
7.充砂型 q
8.其他特别为1区设计的电气设备(特殊型) s

2区

1.适用于0区或1区的防护类型 n
2.无火花型

                                                                                                   表21-7

(2)爆炸性粉尘环境电气设备

 ①选用原则  粉尘环境危险区域应少装插座和局部照明灯具。如须采用时,插座宜布置在粉尘不易积聚的地点。局部照明灯具宜布置在一旦发生事故时气流不易冲击的位置。

电气设备的zui高允许表面温度应符合表21-8的规定。

电气设备/防护结构/火灾危险区域

21区 22区 23区

电机

固定安装

IP44

IP54

IP21
移动式、携带式

IP54

IP54

电器和仪表

固定安装

充油型IP54、IP44

IP54

IP44
移动式、携带式 IP54

IP44

照明灯具

固定安装

IP2X

IP5X IP2X

移动式、携带式


IP5X

配电装置

接线盒

                                                                                                表21-8

 ②选型  除可燃性非导电粉尘和可燃纤维的11区环境采用防尘结构(标志为DP)的粉尘防爆电气设备外,爆炸性粉尘环境10区及其他爆炸性粉尘环境11区采用尘密结构(标志为DT)的粉尘防爆电气设备,并按照粉尘的不同引燃温度选择不同引燃温度组别的电气设备。


4.火灾危险区域电气设备选择

(1)选用原则

①电气设备应符合环境条件(化学、机械、热、霉菌和风沙)的要求。

②正常运行时有火花和外壳表面温度较高的电气设备,应远离可燃物质。

③不宜使用电热器具,须使用时,应将其安装在不燃材料底板上。


      (2)选型

火灾危险区域应根据区域等级和使用条件按表21-9选择响应类型的电气设备。

                                                                        电气设备Max高允许表面温度

引燃温度组别 无过负荷的设备(℃) 有过负荷的设备(℃)
T11 215 195
T12 160 145
T13 120 110

                                                                                          表21-9

注:1.在火灾危险区域21区内固定安装的正常运行时有滑环等火花部件的电机,不宜采用IP44结构。

       2.23区内固定安装的正常运行时有滑环等火灾部件的电机,不应采用IP21,而应采用IP44型。

       3.21区内固定安装的正常运行时有火花部件的电气和仪表,不宜采用IP44型。

      4.移动式和携带式照明灯具有玻璃罩,应有金属网保护。


爆炸和火灾危险环境中电气设备的选择,对于外行人来说,可能有些繁琐,不过别灰心,把它的事情交给懂行的人来做,既可节约时间,又可放心。昆山新恒邦门业生产卷帘门产品,有18年的经验,已服务10000+家客户,客户满意度很高,从研发到安装一条龙服务,我们如此用心,只为让您安心。
